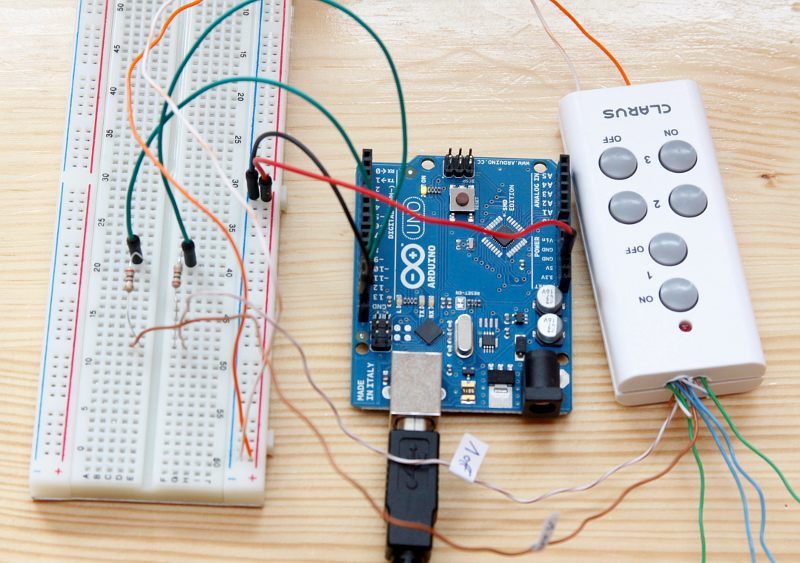

Pisałem ostatnio o tanim zestawie do zdalnego sterowania gniazkami z Biedronki. Planowałem podłączyć przyciski pilota do Arduino przez jakiś moduł przekaźnikowy (jak Relay Shield ) i nawet dla tego zastosowania przylutowałem byłem już kabelki do mikrostyków. Po pewnym czasie jednak stwierdziłem, że można poszukać tańszego rozwiązania. Na początku zmierzyłem napięcia między stykami przycisków - nieco ponad 12V (tyle co napięcie baterii). Przy okazji oznaczyłem te styki, na których jest napięcie. Później zrobiłem eksperyment i zasiliłem pilota napięciem 5V wprost z Arduino (w końcu bateria ma to do siebie, że jej napięcie z czasem spada, więc projektanci musieli to przewidzieć). Z niższym napięciem też zadziałało. Co więcej, nadal nie było problemów z zasięgiem. Uznałem więc, że trzeba sprawdzić co będzie, gdy do styku przycisku, na którym nie było wcześniej napięcia przyłożę je wprost z Arduino (na wszelki wypadek przez rezystor, zapewne niepotrzebnie). Bingo, zadziałało.

Jakiś czas temu pisałem o szybkim wykonaniu sterownia bramą . Ponieważ patent się sprawdził, postanowiłem pójść nieco dalej i zrobić zdalne sterowanie urządzeniami elektrycznymi. Mając sprawdzoną kartę przekaźnikową nie jest to problem. Wystarczy do jednego z przekaźników podłączyć napięcie 230V i przeciągnąć kabel do gniazka, które ma być sterowane z routera lub komputera. Problem polega jedynie na tym, że trzeba przeciągać kable, a do tego jest to rozwiązanie mało mobilne. Tak się jednak złożyło, że w jednym z dyskontów (w Biedronce konkretnie) pojawiły się zdalnie sterowane gniazka (w niewygórowanej cenie 30 zł za 3 gniazdka z pilotem).

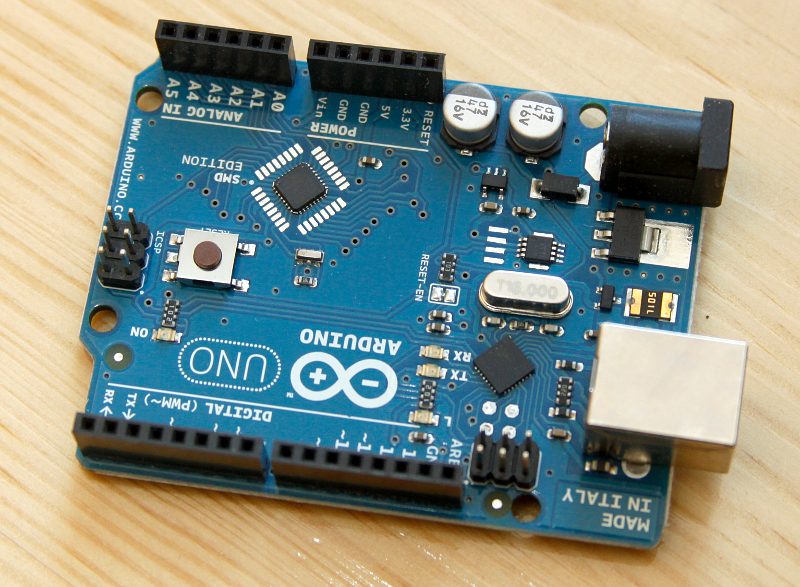

O tym, co to jest Arduino i dlaczego mi się podoba, pisałem w poprzednim poście . Teraz przyszła kolej, żeby wspomnieć o sednie całej zabawy - środowisku programistycznym. Wszak to między innymi dzięki łatwości programowania Arduino jest tak interesujące dla “przeciętnego człowieka”.

Programy dla Arduino tworzy się w języku opartym na platformie Wiring i przypomina bardzo uproszczone narzecze C/C++. Jakkolwiek mało przyjaźnie by to mogło zabrzmieć, oznacza ni mniej, ni więcej, że każda osoba mająca jakieś, choćby minimalne doświadczenie w języku C (a tak naprawdę jakimkolwiek języku programowania), po przeczytaniu krótkiego poradnika, szybko zacznie pisać proste programy. Ich konstrukcja jest wszak bardzo prosta, a masa przykładów, które można znaleźć w sieci, pozwoli szybko rozwiać ewentualne wątpliwości, lub nawet pisać oprogramowanie metodą “kopiuj/wklej”. Już samo środowisko programistyczne zawiera mnóstwo przykładów o różnym stopniu złożoności, napisanych tak, żeby łatwo je było zrozumieć. Bardzo dobrym punktem startu do nauki programowania będzie tutoral ze strony projektu Arduino.

Jakiś czas temu zacząłem zastanawiać się nad wejściem w świat elektroniki i mikrokontrolerów. Zawsze była jednak jakaś bariera, a potrzeby nie były wystarczająco silne. Do domowej automatyki wykorzystuję routery OpenWRT oraz karty przekaźnikowe i to w zasadzie wystarcza. Jednak do niektórych rozwiązań aż się prosi o zastosowanie jakiegoś dedykowanego, stabilnego i niezawodnego układu elektronicznego. Przykłady? Nadzór kotła c.o., aby był niezależny od restartów routera. Podobnie z monitorowaniem otwarcia drzwi (tym się zajmie w przyszłości centrala alarmowa). Czasem też przychodzi chęć podłączenia jakiegoś czujnika, którego stany są nieco bardziej złożone niż włącz/wyłącz.

Przez jakiś zastanawiałem się nad zakupem jakiegoś zestawu uruchomieniowego opartego o kontroler Atmega. Takie zestawy jednak trochę kosztują, potrzebują programatora, a po wykonaniu prototypu na płytce testowej, właściwie najlepiej byłoby przenieść projekt na dedykowaną płytkę. Jak na początek dość skomplikowane, dla kogoś, kto z elektroniką nie miał wcześniej nic wspólnego.
