Opisywałem niedawno popularny, analogowy system domofonowy 4+n . Pora zająć się jego integracją z systemem automatyki domowej. Stworzymy urządzenie (bramkę IP - system 4+n), które będzie pozwalało odczytywać stan wybranych parametrów systemu, jak i wykonywać pewne działania. Ze względu na bezpieczeństwo i fakt, że bramofony zamocowane są do metalowego płotu, zastosujemy pełną izolację elektryczną między systemem domofonowym a elektroniką i siecią ethernet.

Domofon jest już zainstalowany i sprawdzony w działaniu. Na początku przypomnę jego konfigurację, bo będzie ona miała wpływ na budowę urządzenia. Ponieważ jednak system w moim przypadku jest dość złożony, więc urządzenie będzie w miarę uniwersalne. Będzie można je zastosować do do systemu o podobnej złożoności lub prostszego.

Trzy lata temu opisywałem integrację  dwuprzewodowego, taniego domofonu Eura z instalacją automatyki domowej. Dzięki temu jestem w stanie wykryć, gdy ktoś dzwoni domofonem, zrobić zdjęcie i wysłać je e-mailem. Mogę też zdalnie otworzyć furtkę. Jest to jedna z bardziej pożytecznych funkcji inteligentnego domu. Sprawdza się nawet gdy jestem w domu - będąc w ogrodzie można nie usłyszeć dzwonka. Natychmiastowe powiadomienie e-mailowe bardzo sprawdza się w takim przypadku.

Od pewnego czasu buduję jednak inną instalację automatyki domowej i nadeszła pora, żeby zainstalować tam domofon. Ponieważ wymagania są większe, a instalacja będzie bardziej skomplikowana, trzeba dobrać właściwy system. Zdecydowałem się na analogowy, sprawdzony standard “4+n”. System ten nazywany jest często pięcioprzewodowym, bo taka liczba żył biegnie zwykle od centralki (zasilacza) do unifonów (słuchawek).

Uruchomiłem już “internetowy domofon”. Za każdym razem gdy ktoś przy furtce wciśnie przycisk domofonu, dostaję powiadomienie e-mailowe z linkiem do zdjęcia drogiego gościa. Ponieważ w telefonie używam K-9 mail z obsługą IMAP IDLE, jako programu pocztowego, więc mail dociera do mnie w ciągu kilku sekund. Dzięki temu wiem, kiedy ktoś mnie odwiedza a nie ma mnie w domu. Gdy przyjdzie ktoś znajomy, mogę zadzwonić i powiedzieć, żeby poczekał, bo właśnie wracam do domu. Wkrótce będę mógł też otworzyć z telefonu furtkę i wpuścić gościa na posesję. Podobnie w przypadku śmieciarzy, gdy przyjadą odebrać śmieci, a furtka będzie zamknięta. Gdyby natmiast ktoś chciał się włamać, to istnieje pewne prawdopodobieństwo, że zadzwoni wpierw domofonem, żeby upewnić się, że nikogo nie ma w domu - wtedy jego zdjęcia trafią bezpiecznie na serwer internetowy poza domem.

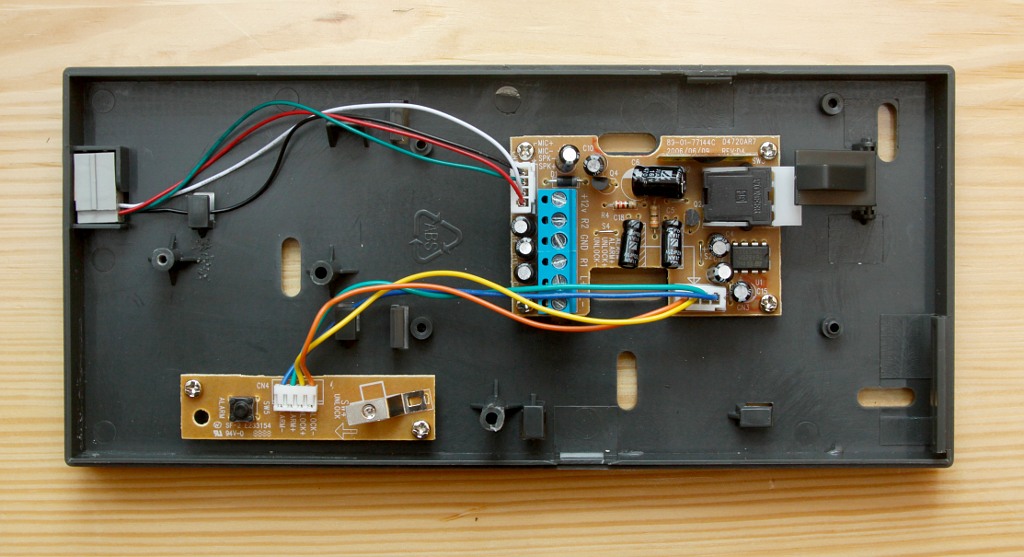

Dawno, dawno temu zepsuł mi się wideodomofon Orno. Ponieważ wideo było i tak zupełnie nieprzydatne, więc zdecydowałem się na kupno taniego modelu firmy Eura - SD720D6 + AR8 (niemal bliźniaczy dla produktów Orno), który obecnie oznaczany jest przez producenta jako ADP-05A7. Dlaczego wybrałem akurat ten model? Bo bramofon ma dokładnie taką samą obudowę jak przy starym urządzeniu, a co za tym idzie nie trzeba było wiercić dodatkowych otworów, żeby go zainstalować. Być może rozsądniej było kupić od razu coś z RFID, ale podejście praktyczne (i brak możliwości pociągnięcia dodatkowych przewodów) przeważyło. To dodatkowo rozwiązanie ekonomiczne, bo zestaw kosztował około 100PLN.

Bramofon z domofonem łączy się przy pomocy dwóch przewodów i obsługują one zarówno zasilanie, fonię jak i sygnał dzwonienia. Dodatkowo dwa przewody zasilają elektrozaczep przy furtce. Wadą standardowej instalacji tego zestawu jest zasilanie elektrozaczepu prądem stałym. Dlaczego jest to wada? W takiej konfiguracji otwieranie furtki jest zupełnie bezgłośne - osoba dzwoniąca nie wie, że może wejść, gdy się jej nie powie. Gdy zaś podamy prąd zmienny, to przy otwieraniu słychać charakterystyczne “buczenie” i każdy od razu wie, kiedy trzeba pchać furtkę. Właśnie dlatego osobne przewody idące do elektrozaczepu są zaletą - można podłączyć do nich dowolne źródło prądu. Kupując domofon warto zwrócić na to uwagę, bo dostępne są także modele, w których zasilanie elektrozaczepu pochodzi z bramofonu.
